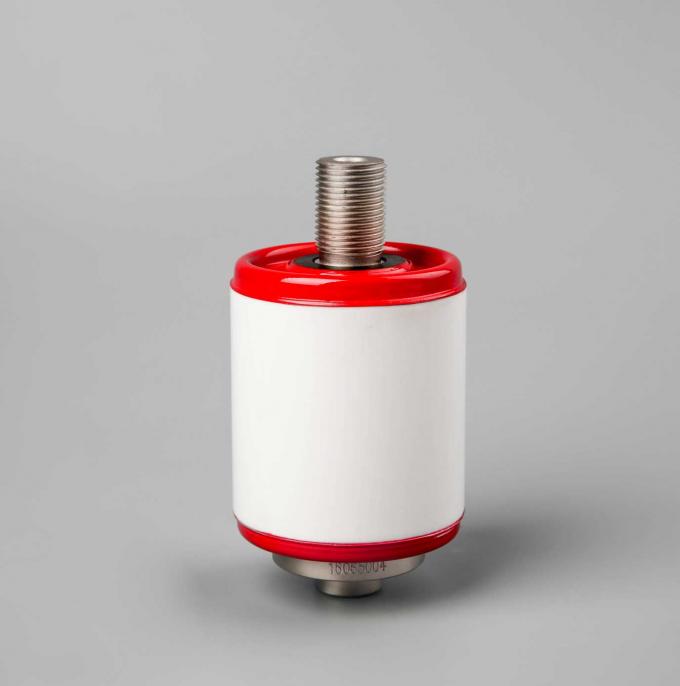

Interruptores a prueba de explosiones del vacío para los disyuntores 1.14KV 1250A

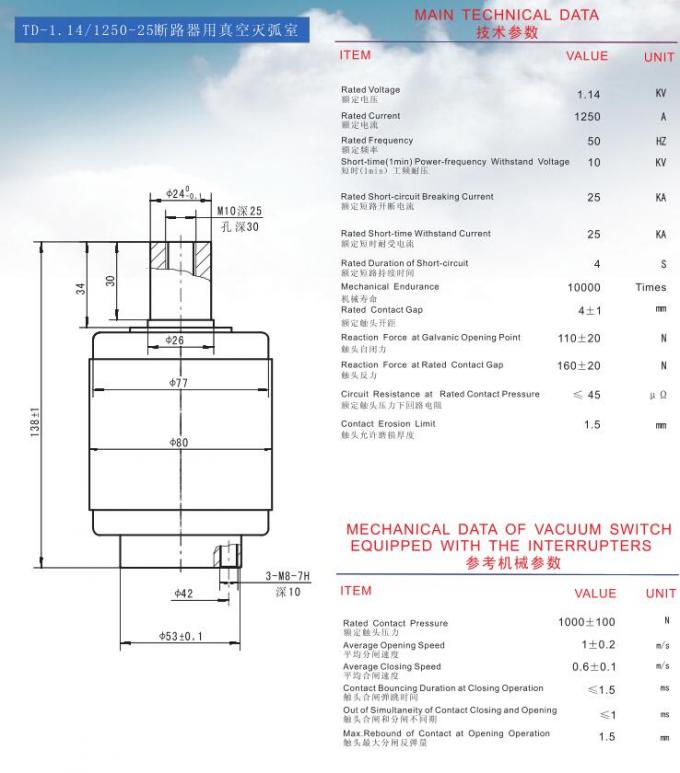

Interruptores del vacío de TD-1.14/1250-25 1.14KV 1250A para los disyuntores

tipo de la estructura

El interruptor de cerámica del vacío de la cubierta externa se compone principalmente de una cáscara aislador a prueba de gas, un lazo conductor, un sistema que protege, un contacto, los bramidos y similares.

principio de funcionamiento

El interruptor del vacío en la burbuja del vacío es un dispositivo de vacío eléctrico que utiliza un medio de extinción de trabajo del arco del aislamiento del alto vacío para realizar la función con./desc. del circuito de poder por un par de contactos sellados en un vacío. Cuando rompe cierto valor de la corriente, en el momento de la separación del contacto móvil y estático, la corriente se encoge a un punto donde el contacto apenas se separa, y la resistencia entre los electrodos aumenta agudamente y los aumentos de la temperatura rápidamente hasta que ocurra la evaporación del metal del electrodo. La fuerza de campo extremadamente arriba eléctrico da lugar a avería extremadamente fuerte de la emisión y del hueco, dando por resultado un arco del vacío. Cuando la corriente de la frecuencia del poder se acerca a cero, es también un aumento en la distancia de la abertura del contacto. El plasma del arco del vacío se separa rápidamente alrededor. Después de las cruces cero de la corriente del arco, el medio en el hueco del contacto cambia rápidamente del conductor al aislador, y la corriente está quebrada. Debido a la configuración especial de los contactos, el hueco del contacto durante la formación de arcos producirá un campo magnético longitudinal apropiado. Este campo magnético puede distribuir uniformemente el arco en la superficie de contacto, manteniendo un voltaje de arco bajo, así haciendo el interruptor del vacío tenga un arco más alto. tarifa de recuperación de la fuerza de los Poste-medios, pequeña energía del arco y pequeña tarifa de corrosión. De esta manera, la capacidad y la vida de servicio del interruptor del vacío que rompe la corriente se aumenta.
